MedeA案例6:MedeA在磁性半导体材料中的应用

金红石二氧化钛于4 MeV Ar5+室温辐照下铁磁性的研究

1. 研究背景

过渡金属氧化物由于具有较宽的带隙而呈现一定的半导体特性典型的半导体材料有ZnOTiO2,其中,TiO2由于其无毒、环保等特点应用十分广泛。在近几年,更发现它在光电领域和磁电领域中也都有很好的应用前景。室温下,TiO2材料会产生铁磁现象,但铁磁现象的产生机理目前仍然不清楚。此篇文献中,结合实验和理论研究了高能粒子辐照下金红石二氧化钛的铁磁性质。

高能离子辐照是一个在块体材料中产成缺陷有效实验手段本案例中,作者采用4 MeV Ar离子辐照手段构造了具有缺陷的TiO2,并发现具有铁磁性。然而仅通过实验手段,不能从电子结构的角度来理解晶格位缺陷产生磁化现象的机理。因此,作者首先构建了2 × 2 × 2金红石TiO2超晶胞,并创建了具有O空穴(VO)和Ti空穴(VTi)的超晶胞结构(MedeA软件中的Supercell Builder可以创建);然后对金红石TiO2晶体各种体系的几何结构、电子结构和磁性进行了全面完整的第一性原理计算分析(MedeA中的VASP模块可以实现)。

2. 实验结果

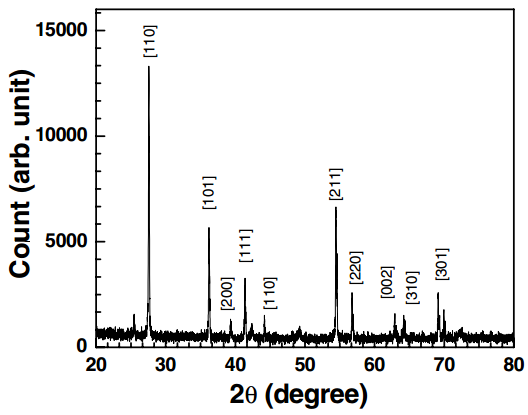

1  金红石TiO2样品XRD谱图

从图1可知,根据XRD谱图的主峰分析,可以确定其主要晶相结构为金红石。图2表明,在室温4 MeV条件下,Ar离子在TiO2表面的溅射深度为2.48μm。从Se电子能量损失和Sn原子核的能量损失来看,TiO2表面存在着分离状态的表面缺陷和聚集状态的表面缺陷。其相对应的缺陷分布见图2的插图。相对来说,样品表面VO的状态比较聚集。




2  4 MeV室温下,Ar离子在TiO2表面溅射后的结构缺陷分布以及能量损失

3显示了室温Ar辐照下TiO2样品的磁化强度M同磁场强度H的关系,可以明显看到室温下金红石TiO2的磁滞回路现象以及非辐照下表现出的反铁磁性质(灰色)。金红石TiO2经过辐照后,表面电阻有了明显的减小,并且样品颜色由白色变为黑色。引起这种变化与TiO2体系中带电氧空穴的形成密切相关,尤其是出现低电阻和反铁磁现象。

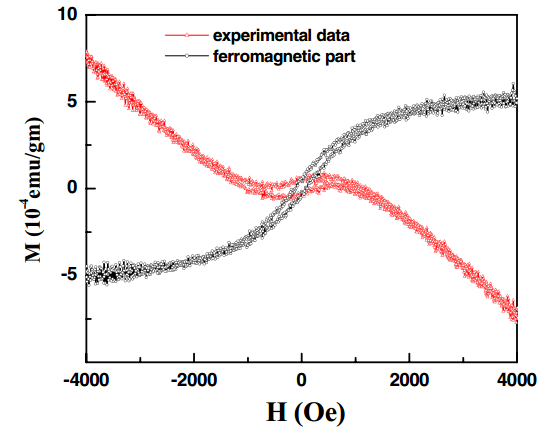

3  Ar辐照的TiO2室温下磁滞回路曲线

3. 计算结果

以上实验结果发现由高能离子辐照法制备的TiO2材料,存在一定量的Ti空穴和O空穴,而且发现具有明显的反铁磁现象。为了从理论角度更好地理解这一现象,作者采用密度泛函理论(DFT)计算了金红石相纯TiO2,含Ti空穴以及含O空穴TiO2的能带结构和含自旋的电子态密度,考察缺陷对于TiO2材料的磁性影响。作者采用MedeA-VASP模块,首先确定了具有缺陷的TiO2材料的缺陷形成能,然后针对各种体系计算其电子结构。

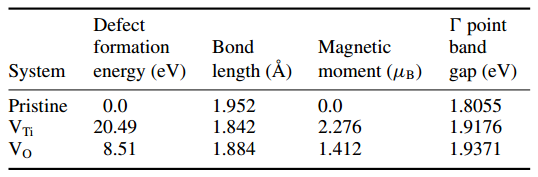

1  TiO2Ti空穴(VTi)以及O空穴(VO)的DFT相关计算参数





(a)

(b)

(c)

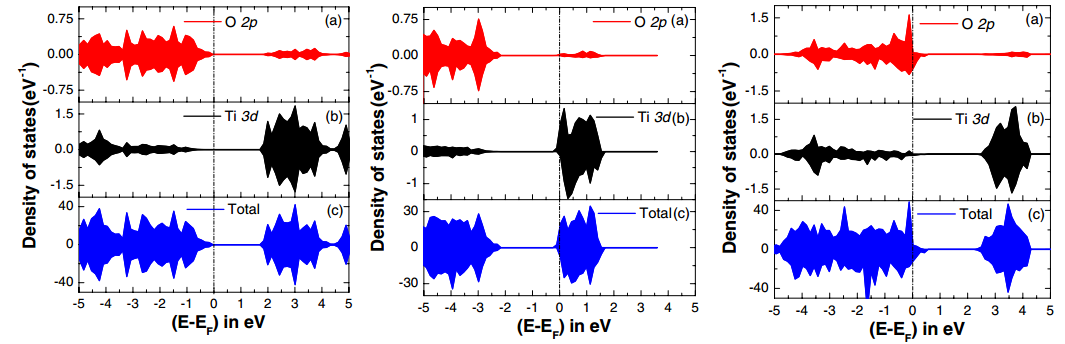

4  TiO2Ti16O32)(a)以及O缺陷(Ti16O31)(b),Ti缺陷(Ti15O32)(c)体系的自旋态密度

表一列出了纯TiO2体系以及VOVTi体系的缺陷形成能、磁矩和带隙宽度。图4展示了这三类结构的自旋态密度。从图4a)中可以看到,纯TiO2相的自旋态密度是对称的,因此该体系的磁矩为0。然而,当体系存在VO 或者VTi的情况时4b)和(c上能够明显发现自旋态密度的非对称现象,与1中列出的磁矩相对应。

当体系中存在单个O缺陷时,将会产生2个多余电子转移到相邻Ti4+3d空轨道上,使得Ti4+还原成Ti3+,因此反铁磁现象主要通过Ti3+上的单个3d电子来体现,见图4b)。当体系中存在单个Ti缺陷时,相邻O原子的2p电子将表现出一定的磁化特性,并与临近的Ti原子上的3d电子有小部分重叠,见图4c)。经过MedeA-VASP计算,VOVTi的磁距分别1.412μB2.276μB




5  TiO2Ti16O32)(a)以及Ti缺陷(Ti15O32)(b),O缺陷(Ti16O31)(c)体系的能带结构。0 eV为费米能级。

5 展示了这三种结构的能带图,相关的带隙宽度见表1。其中,VTi结构表现出了p-型半导体的特性,其费米能级偏移到了价带的位置。而VO结构则表现出了n-型半导体的特性,其费米能级与VTi结构相比出现了向上偏移的现象,主要由于O空穴体系的多余电子与Ti原子的3d电子存在非键作用。

4. 结论

在本案例中,作者通过实验结合DFT计算对金红石TiO2材料的磁性进行了系统研究,得出结论O空穴和Ti空穴都能使TiO2成为铁磁材料。然而,实验发现TiO2材料中O空穴的比例远远大于Ti空穴(与MedeA-VASP对缺陷形成能的计算结果一致),并能有效降低表面电阻。值得注意的是,高能Ar离子辐照方法能够有效地稳定住TiO2材料中的O空穴。综上所述,O空穴在TiO2形成n型半导体的过程中起到举足轻重的作用。因此,通过实验结合理论计算手段,半导体磁性材料的研究将会有更广阔的应用前景,并且MedeA的友好界面能够为实验科学家提供更加直观简便的解决方案。



参考文献

D Sanyal, Mahuya Chakrabarti, P Nath, A Sarkar, D Bhowmich and A chakrabarti. Room temperature ferromagnetic ordering in 4 MeV Ar5+ irradiated TiO2. Journal of Physics D: Applied Physics, 2014, 47: 025001
